治具！治具？治具！！

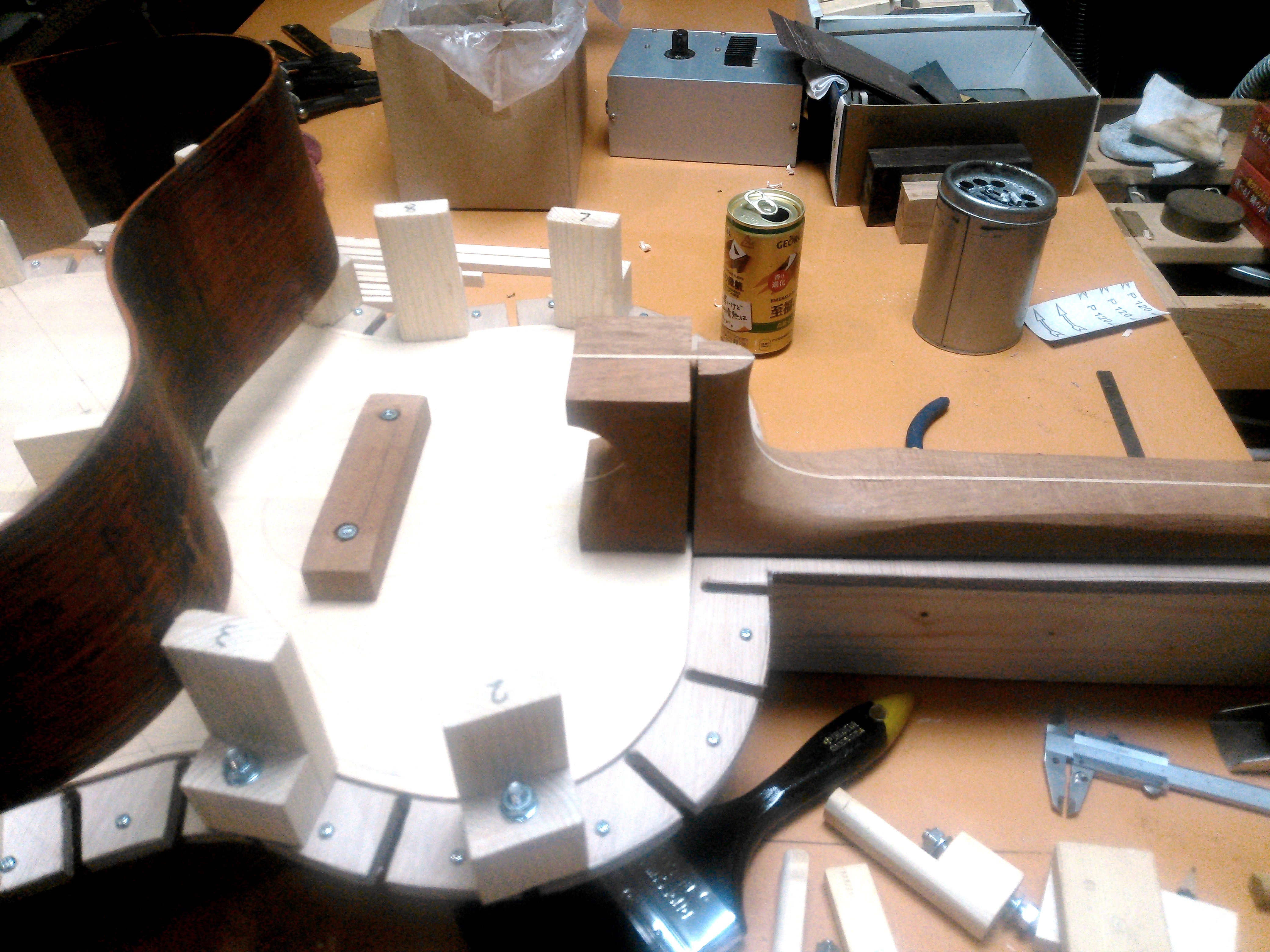

まず、表板を裏返しで置きます。もちろん、中央線とネック付け根を合わせて！

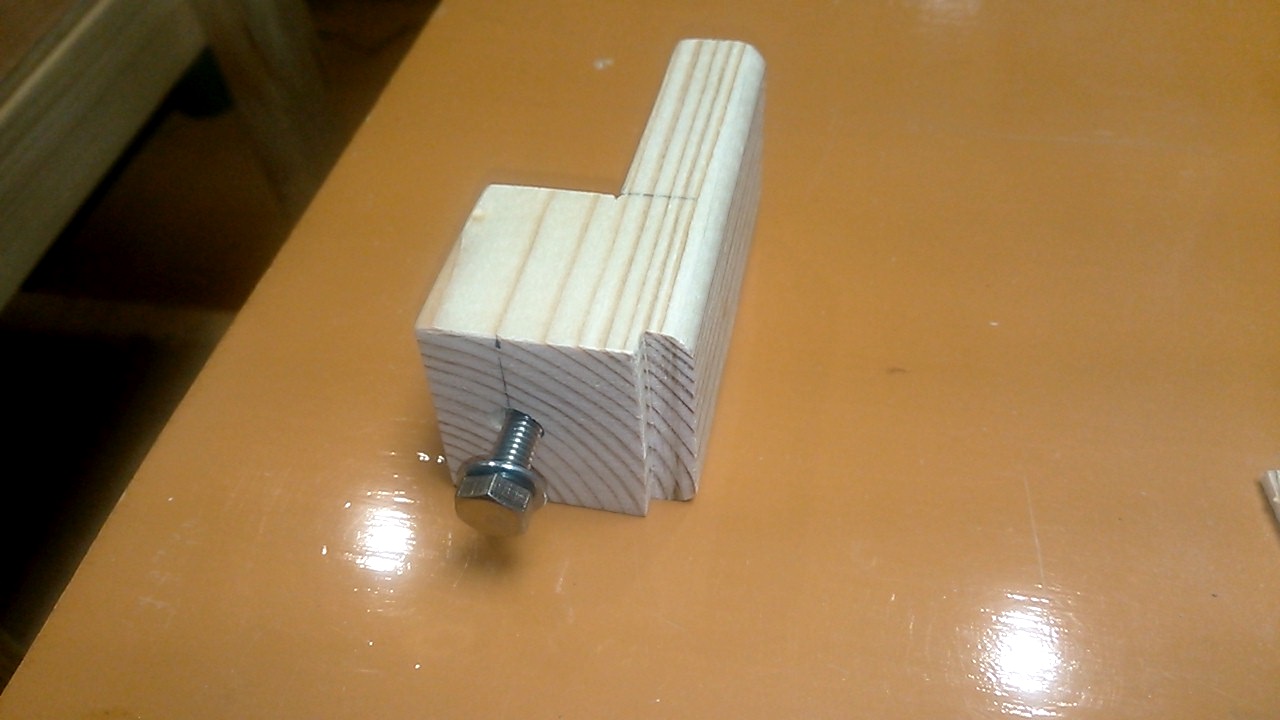

表板を押さえるために留め具を改修します。

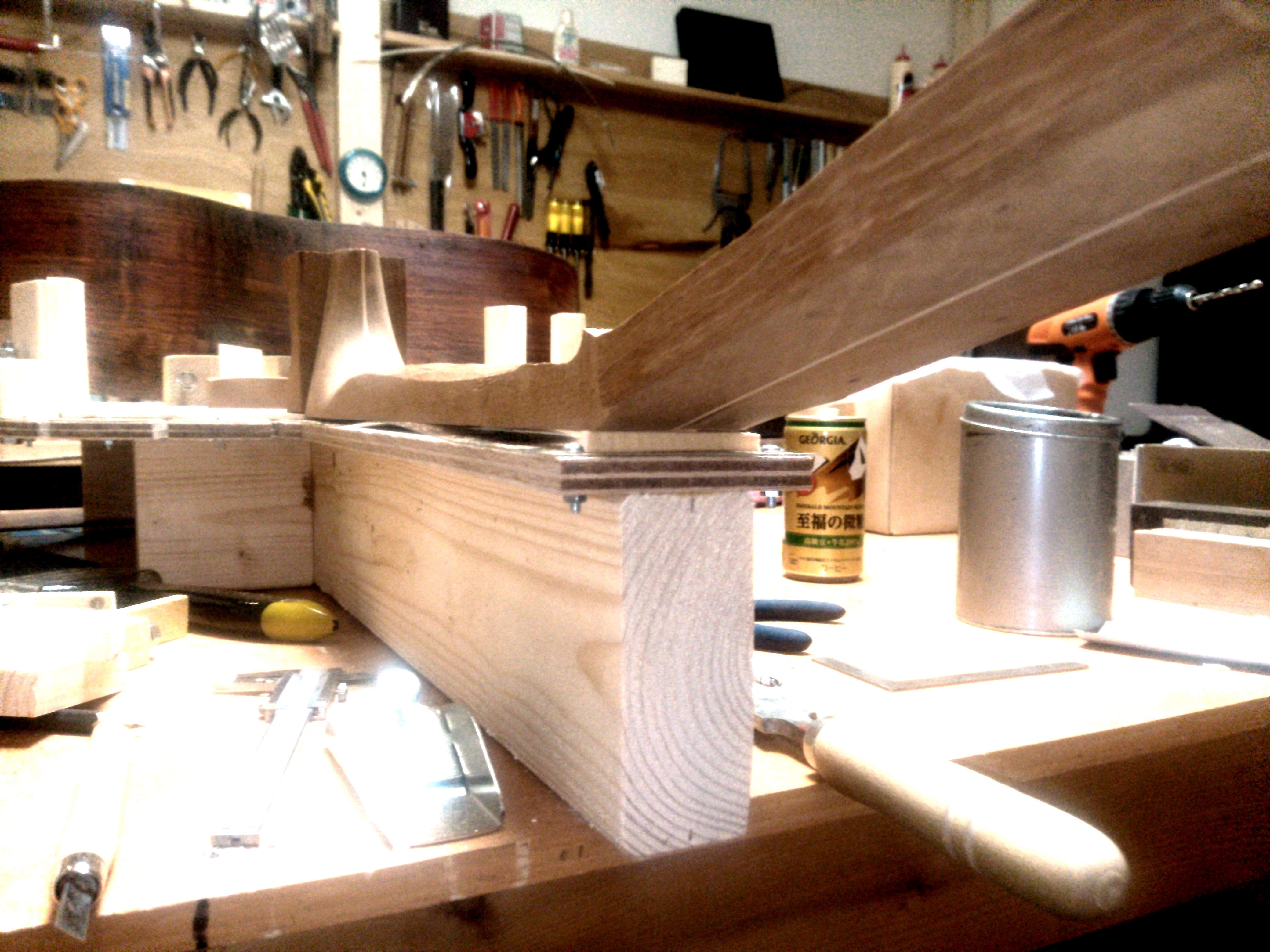

ネックの角度に合わせるため、ナットの位置にバーを置く。 計算では、ネック角度１°でナット位置では約６mm上がるのですが、どうも上がりすぎの様な気がして５mm程度にしています。

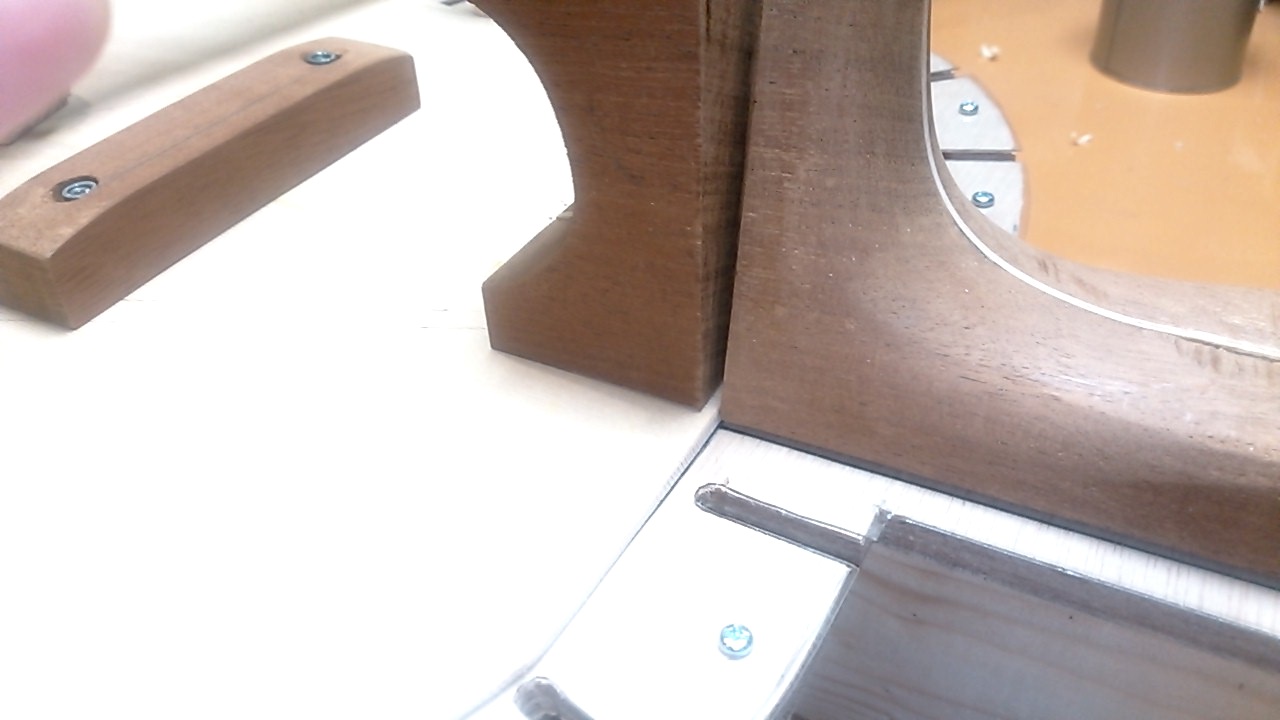

ネックに角度を付けたため、ヒールの接合部分も微妙にテーパーをつけないと。 現物合わせで、刷っては置いてみて........許容範囲まで

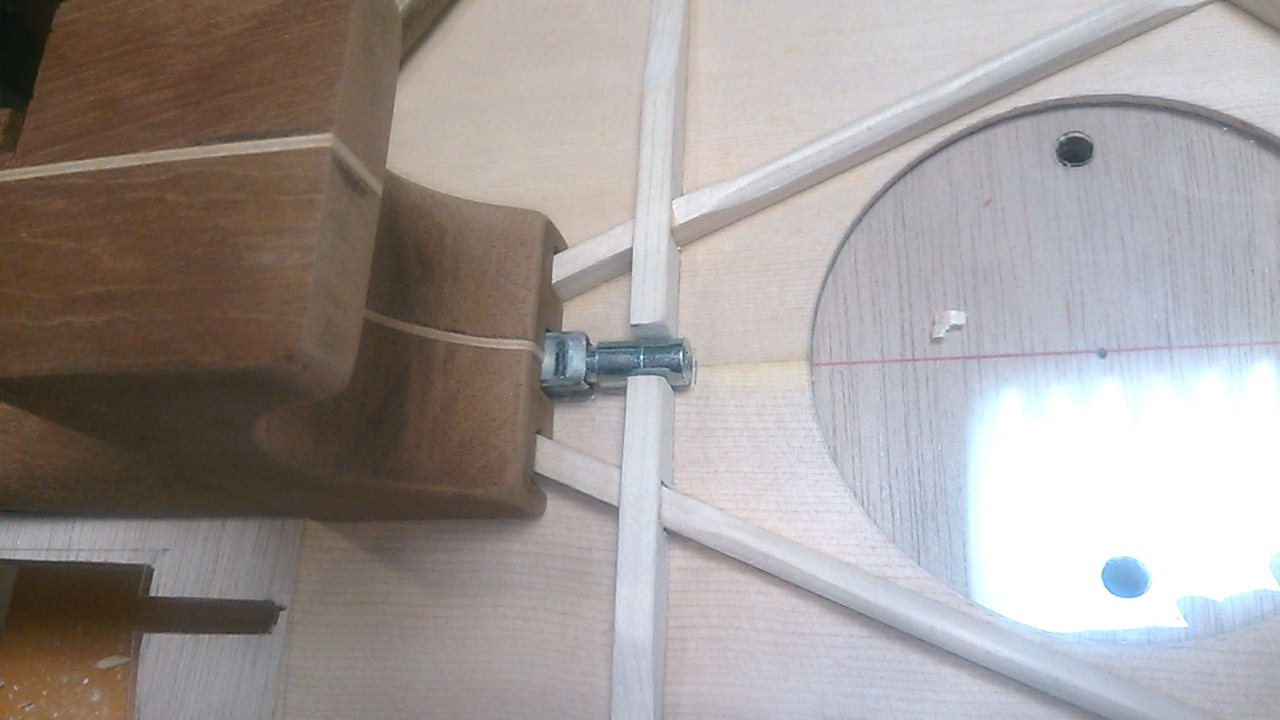

ネックにトラスロッドを仕込み、ブレイシングの溝を掘って、ありゃ！ トラスロッドを通すブレイシングの高さが！

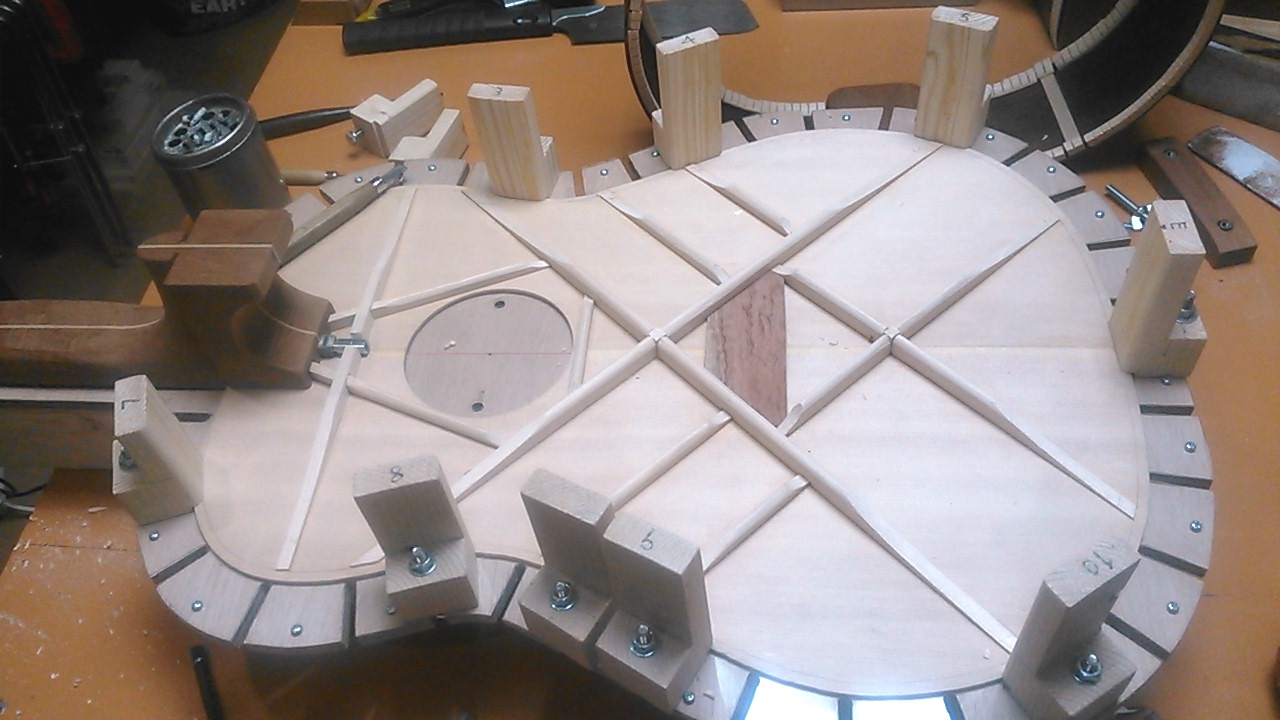

気を取り直して留め具で固定。

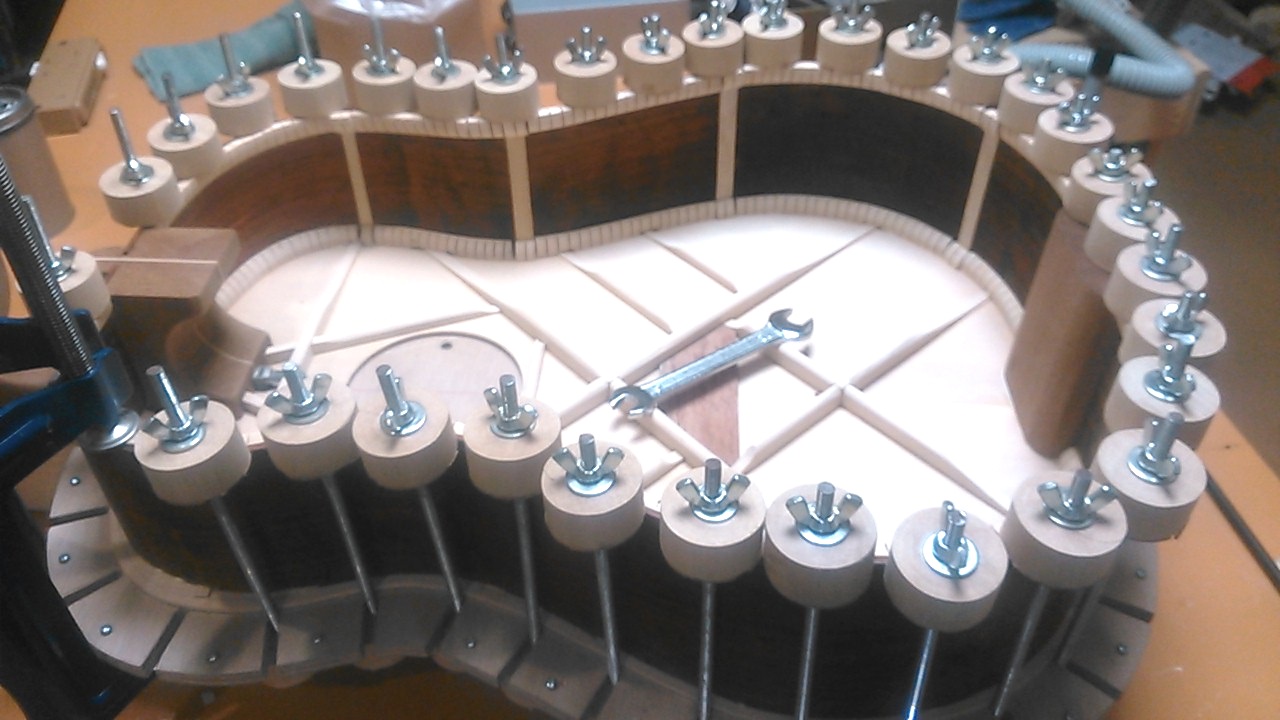

まず、表板を接着。 スプールクランプは取り付けやすい！

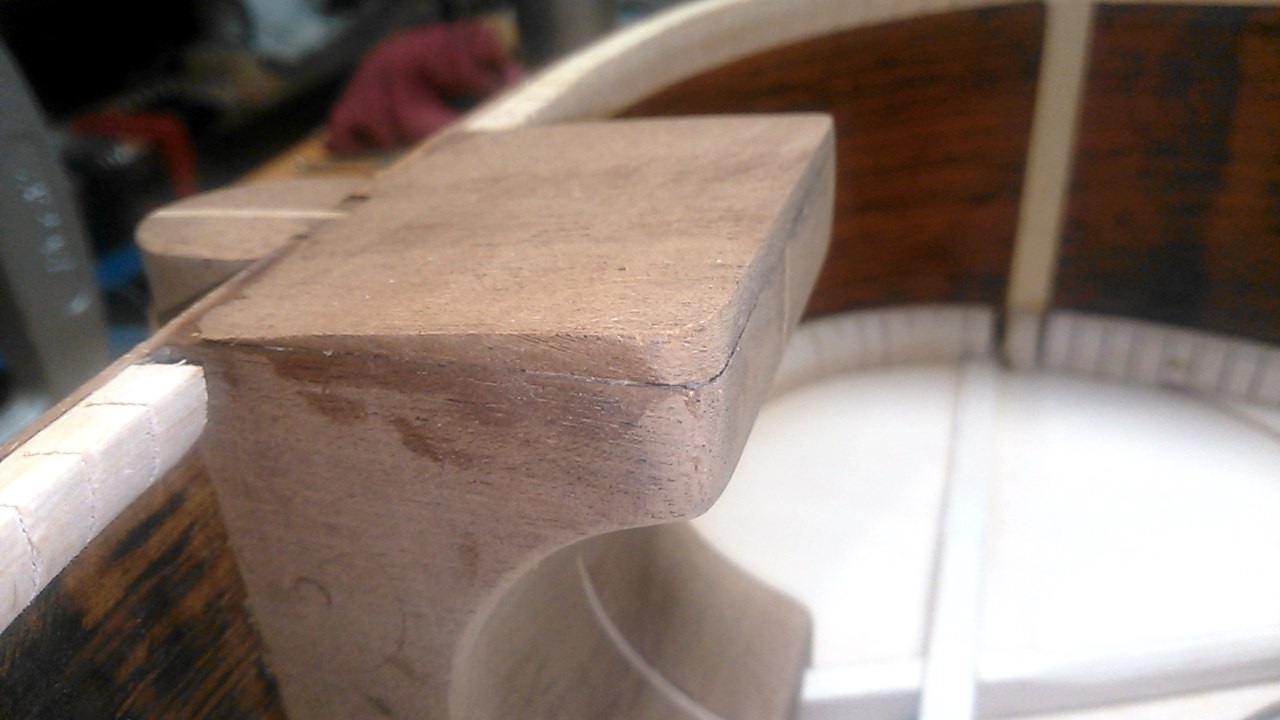

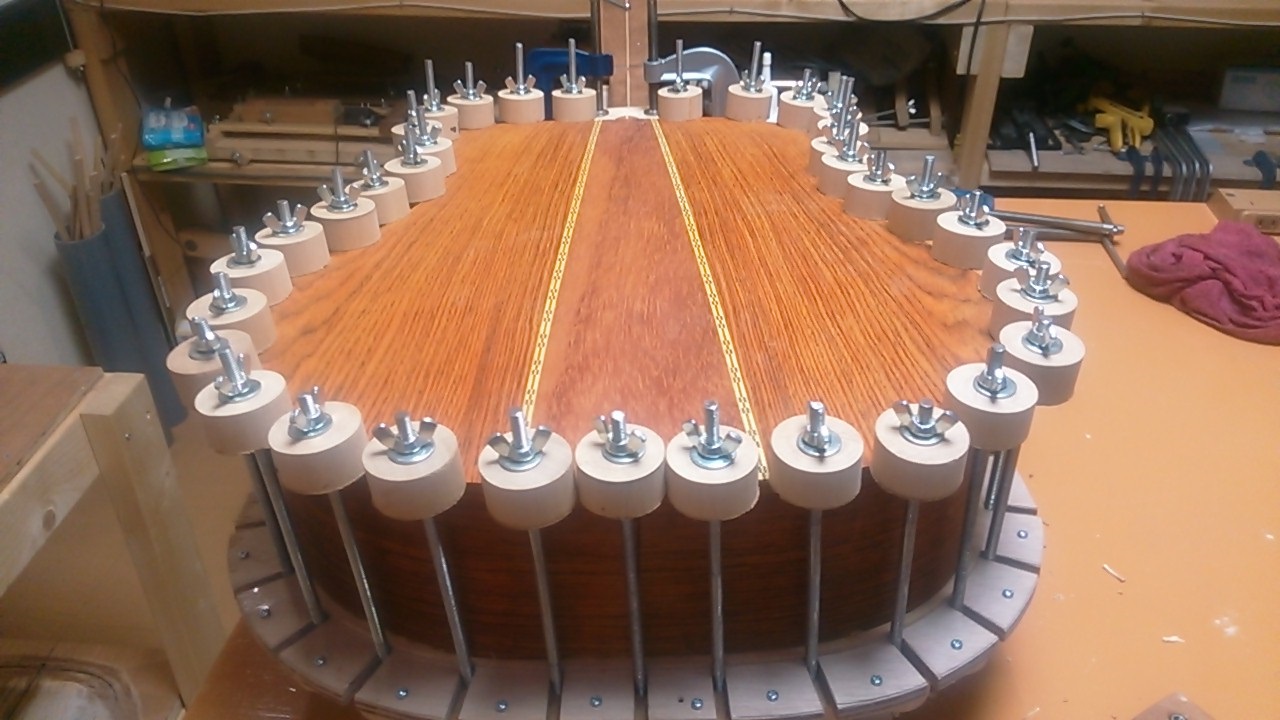

裏板の接着を、あれ？ 裏板はＲを付けるので、ヒール部分もそれに合わせてテーパーを付けるのですが、高さがたりない..... 接合部分の加工をもっと精密にしなくては！！！

なんやかんやあって、裏板を接着。 これで箱？の完成。 ここまででギターの原型が完成。大事なのは側板の曲げの精度、接合部分の加工の精度を上げれば、この組立冶具は十分使える！
