治具！治具？治具！！

	今まではこんな型枠を使っていました。 ここ２，３台はネックの接合はクラシックギター風に替えています。 理由はダブテイル接合の精度を出す腕がないから！！ この型枠ではやりずらいので組立ドックを作ってみます。
	500 X 900 X 9mmの合板を買ってきました。 テンプレートを当てて罫書き、その外側30～40mmを切り抜く。ネック部分は適当に余白をとる。 スプールクランプの軸（φ6mm）を通す溝をくり抜きます。数が多いので飽きます。 中心線や、サウンドホール、スケール位置、ナットの位置など必要なものを書き込んでおきます。

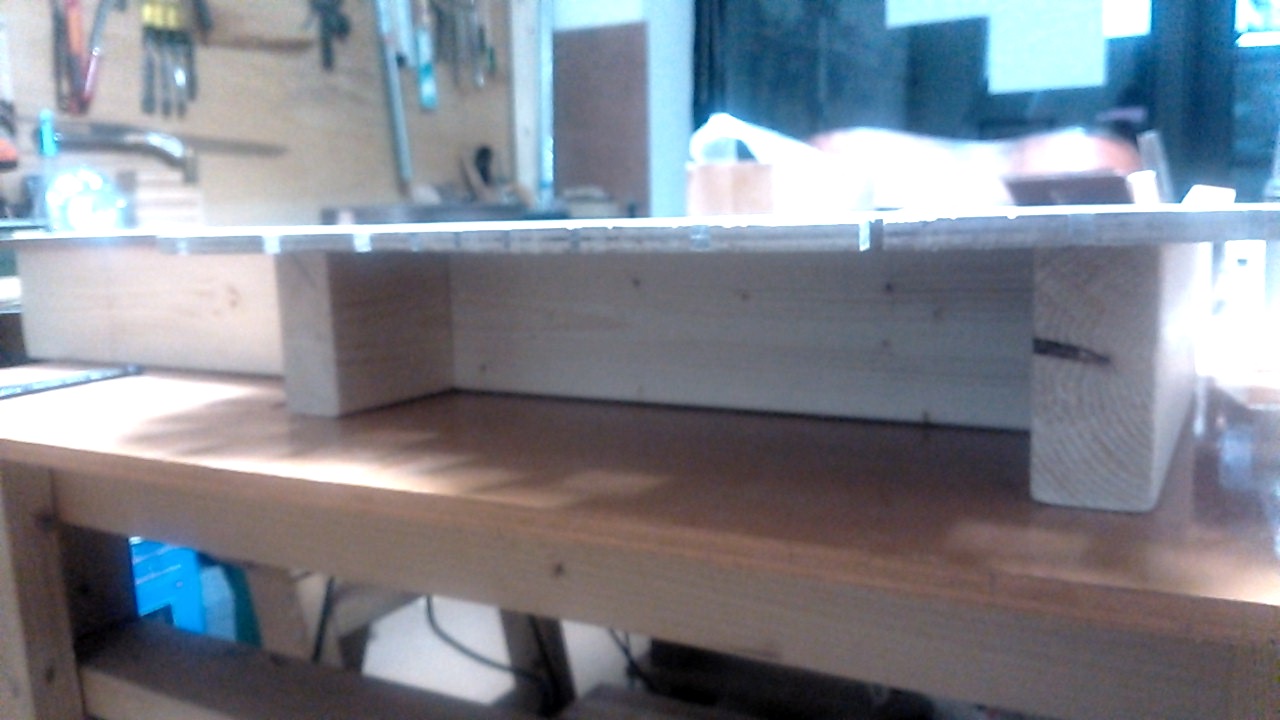

	2X4材で下駄を履かせます。 ビスは打てないのでタイトボンドで接着。

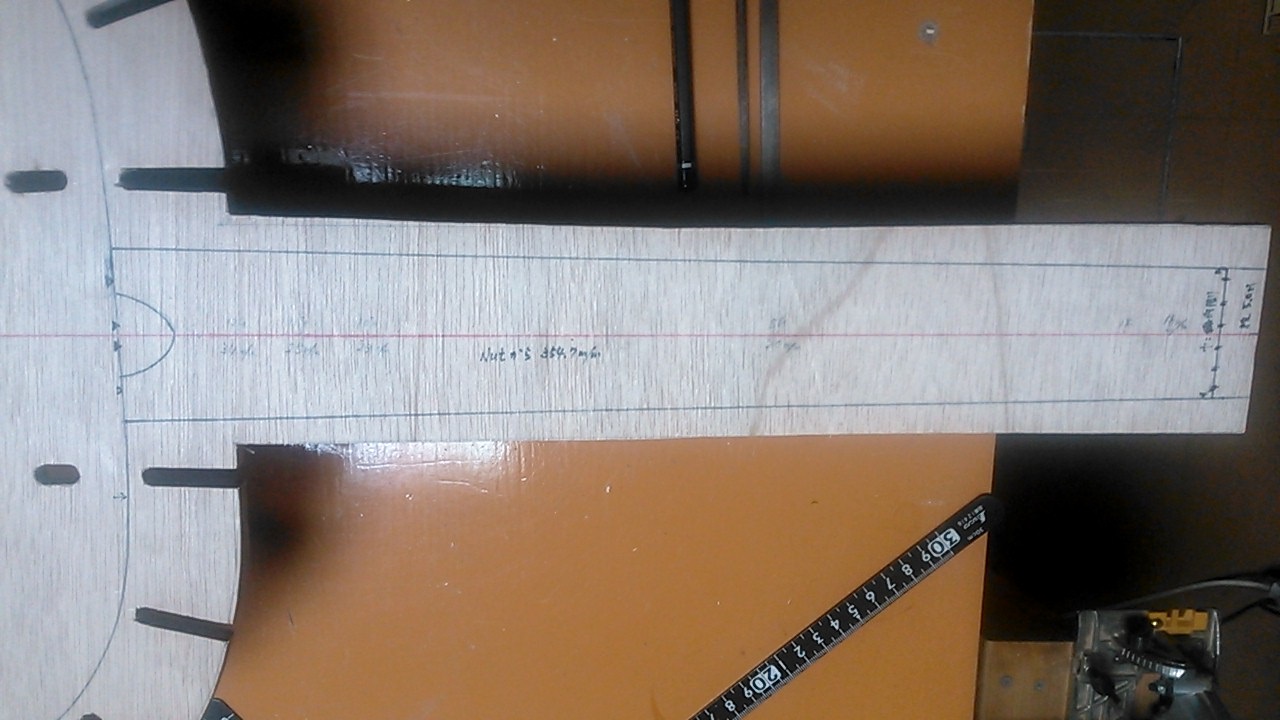

	ネック部分。 スケール645mmで１フレットを２mm程短くするためナット～１４Ｆまでの長さ、ネック角度を１度弱にするための持ち上げ高さ（５mm）等、必要なものは全部書き込んでおきます。

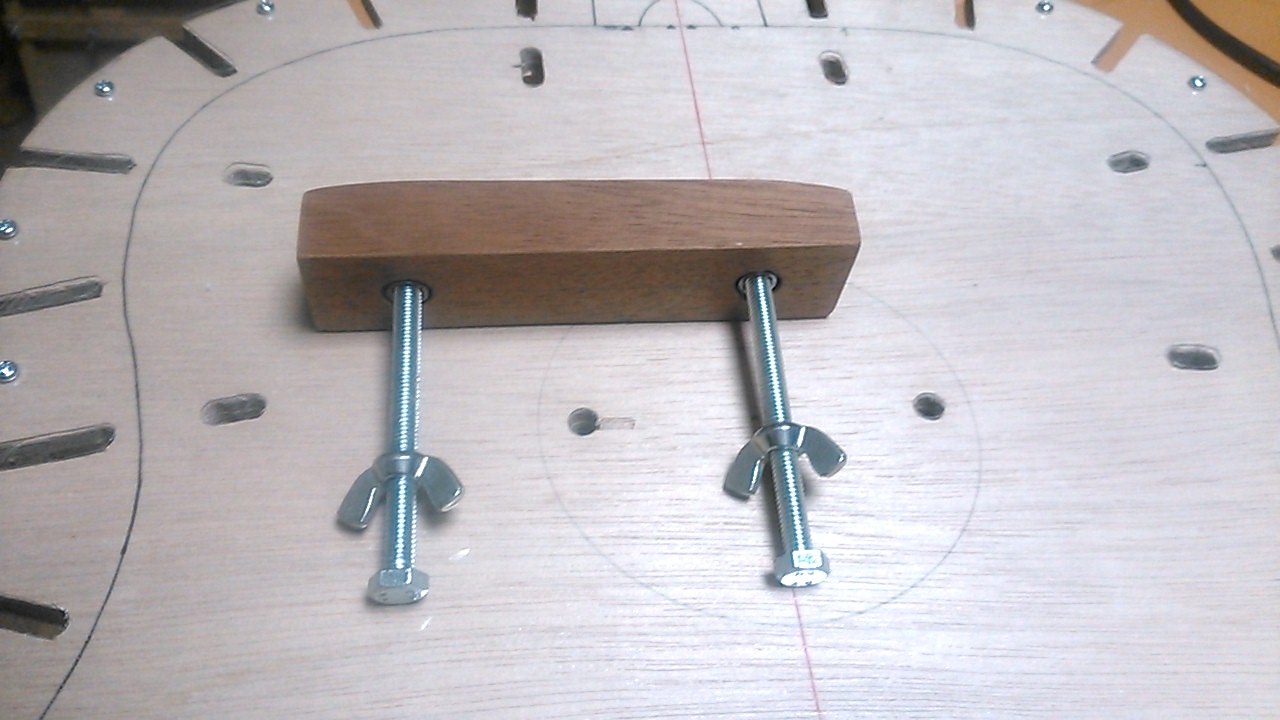

	サウンドホールを罫書く。 表板（サウンドホールはくり抜いてある）を置いたときの押さえです。 押さえ木に鬼目ナットを埋め込んでいます。 表、裏板を接着した後、置き忘れに気が付いても大丈夫ですよ........!!（やるかも）

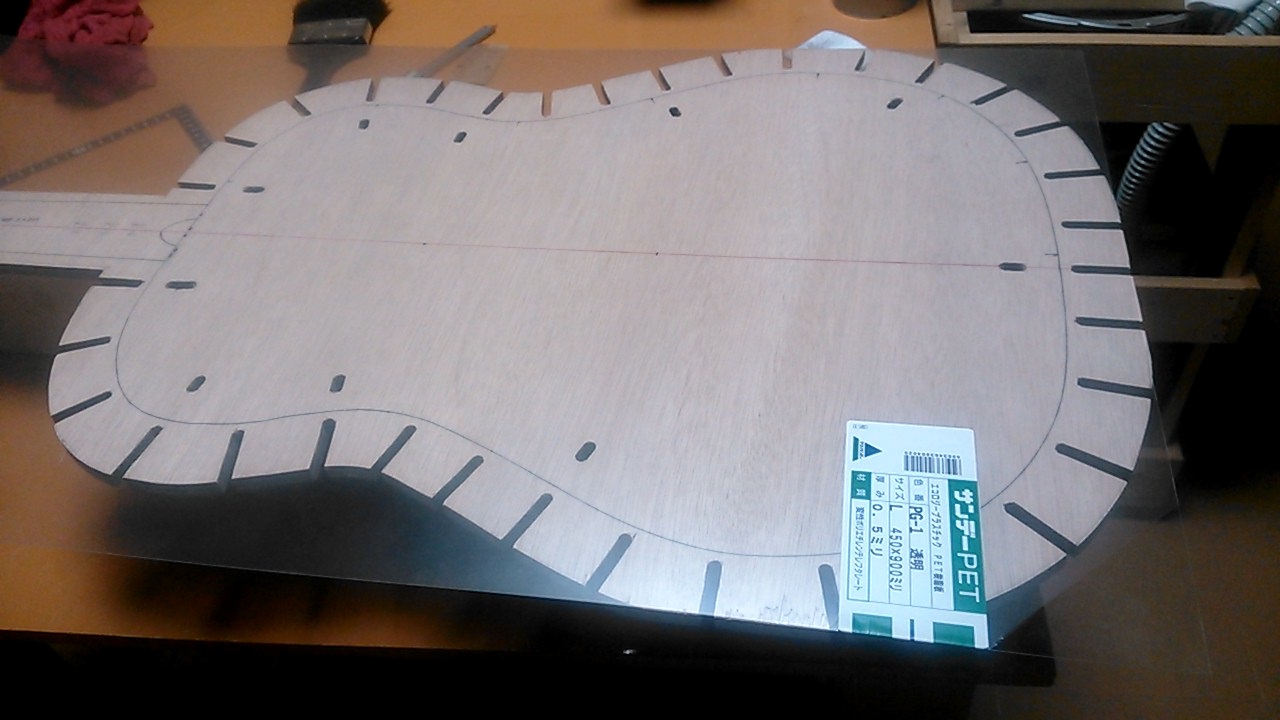

	PETです。これを上に置きたいのですが、取り外しもしたいのでビスで留めます。

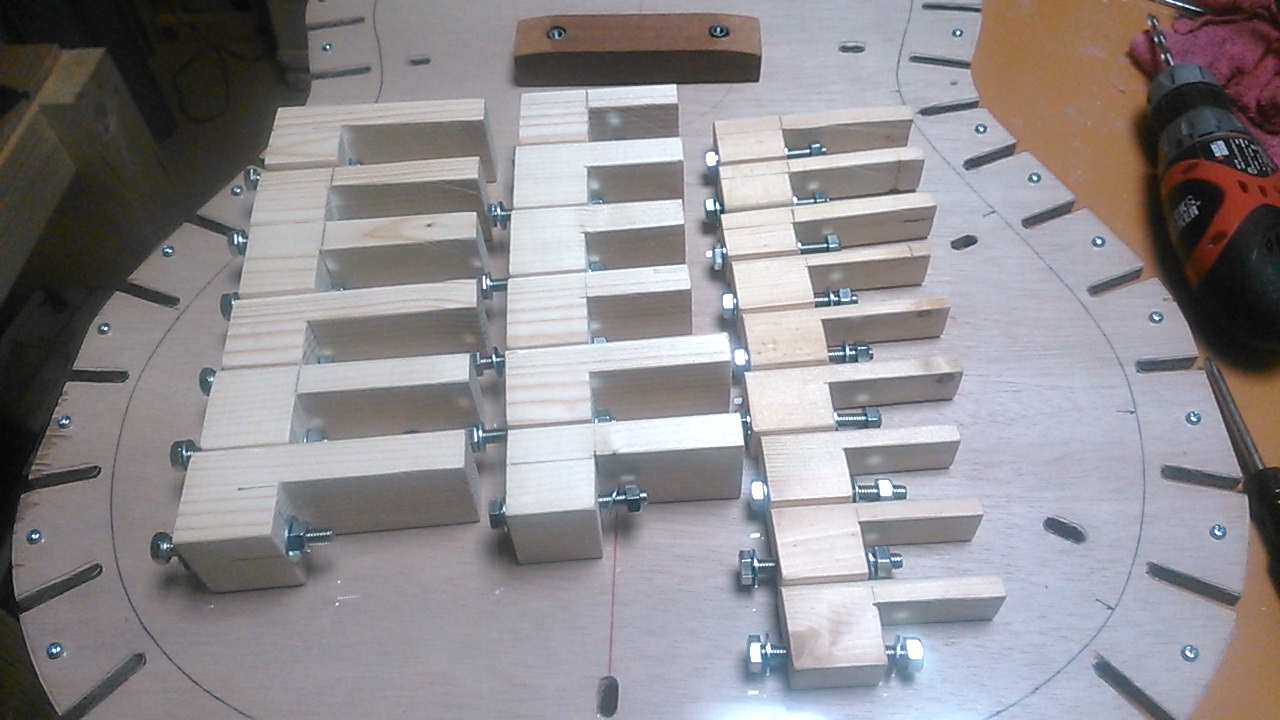

	写真の様な留め具（？）を作る。 一番大きいのが高さ９０mm、順に８０、７０mm。 細いのは内側から押さえます。

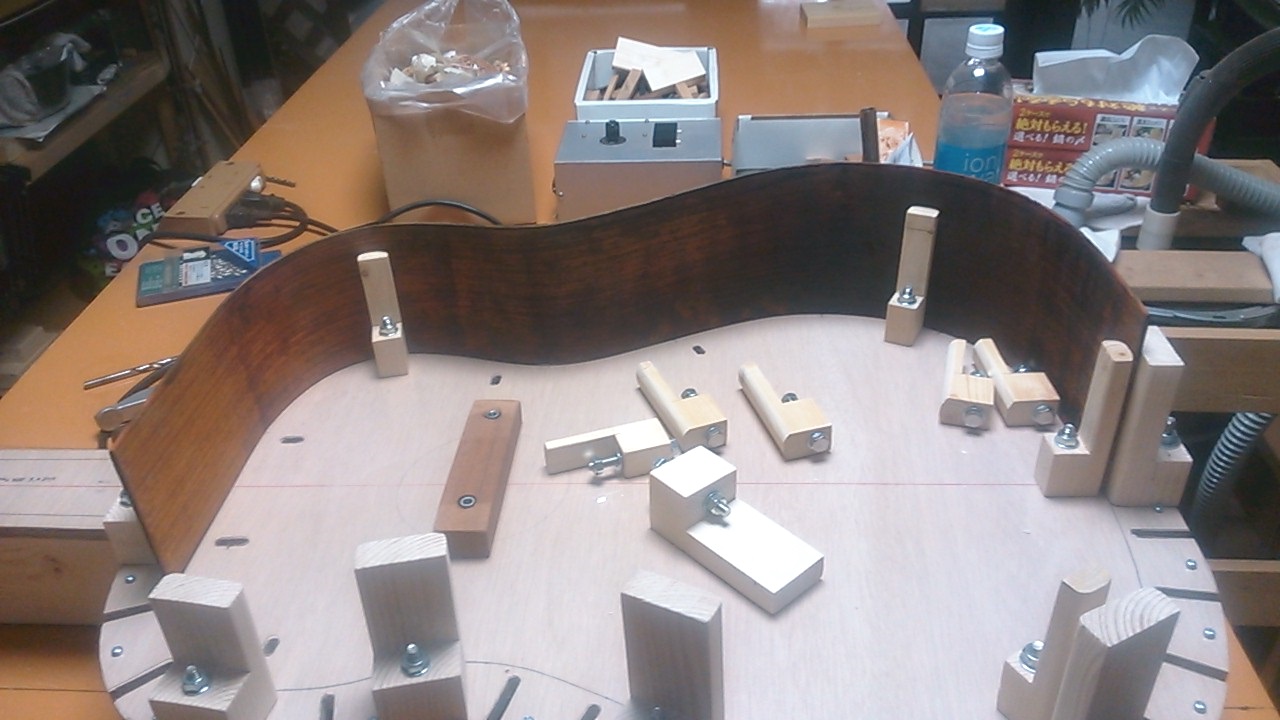

	このように使います。

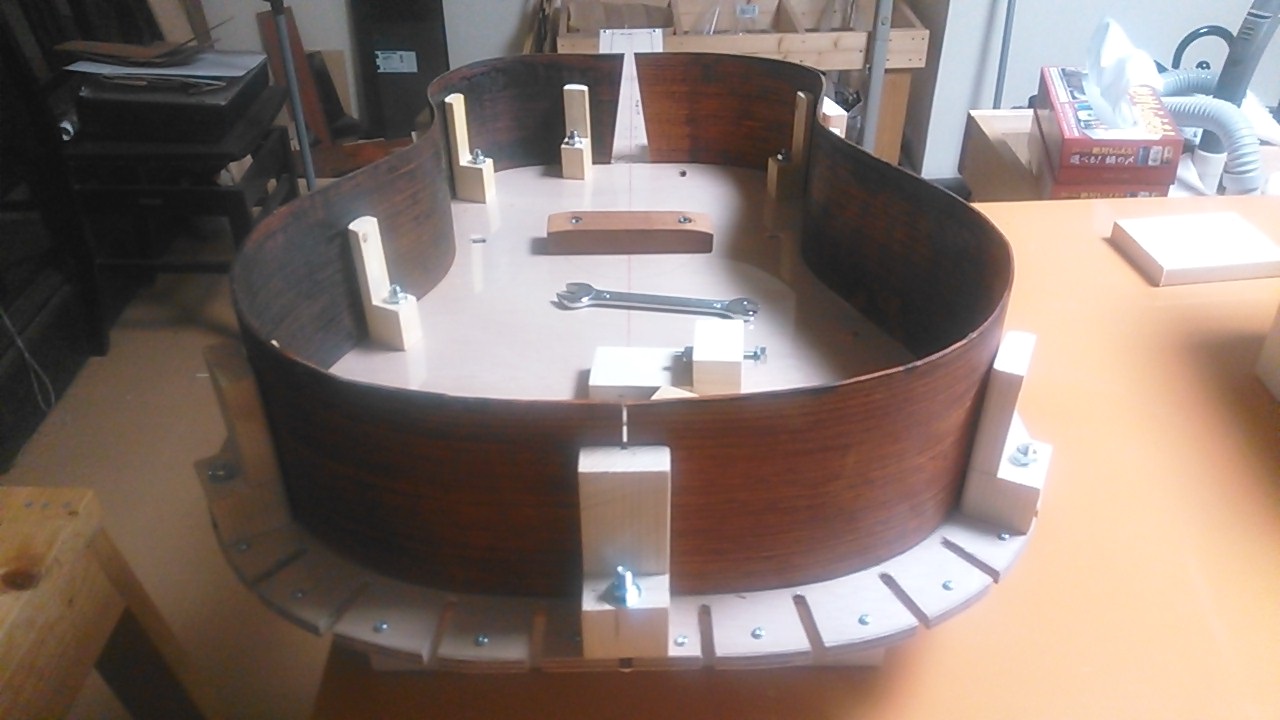

	最終的にこの様な形になりました。

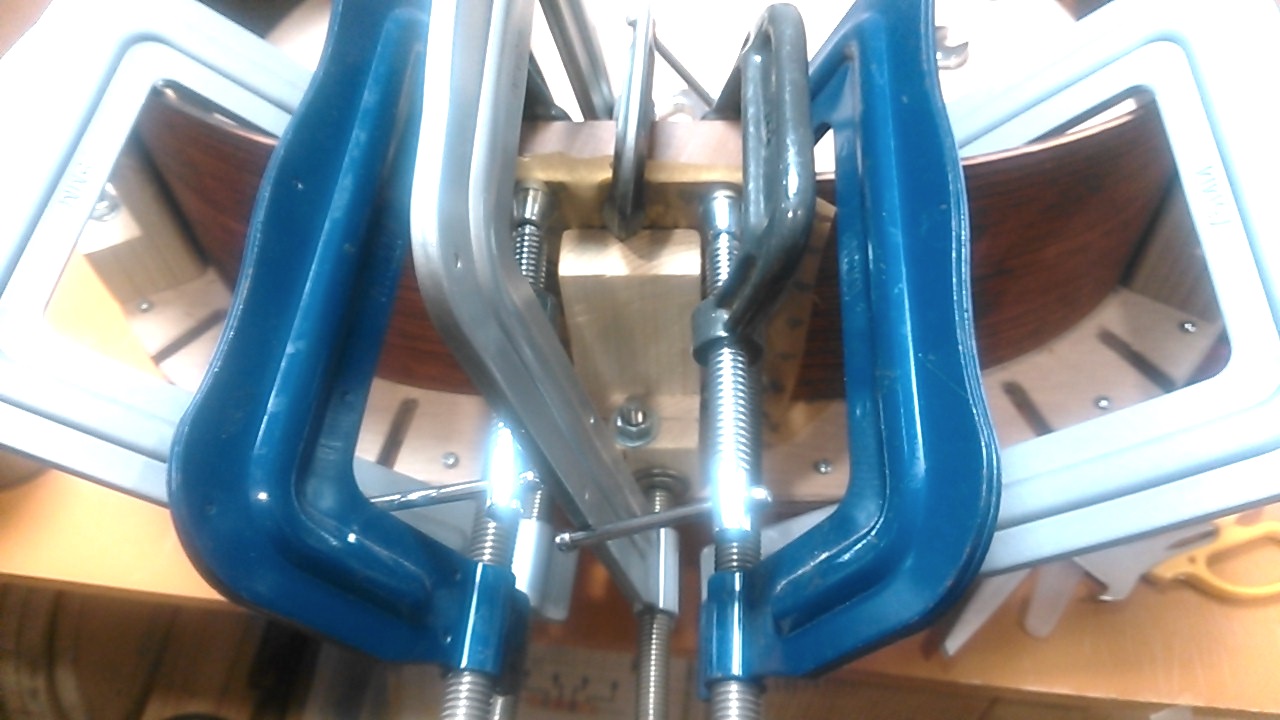

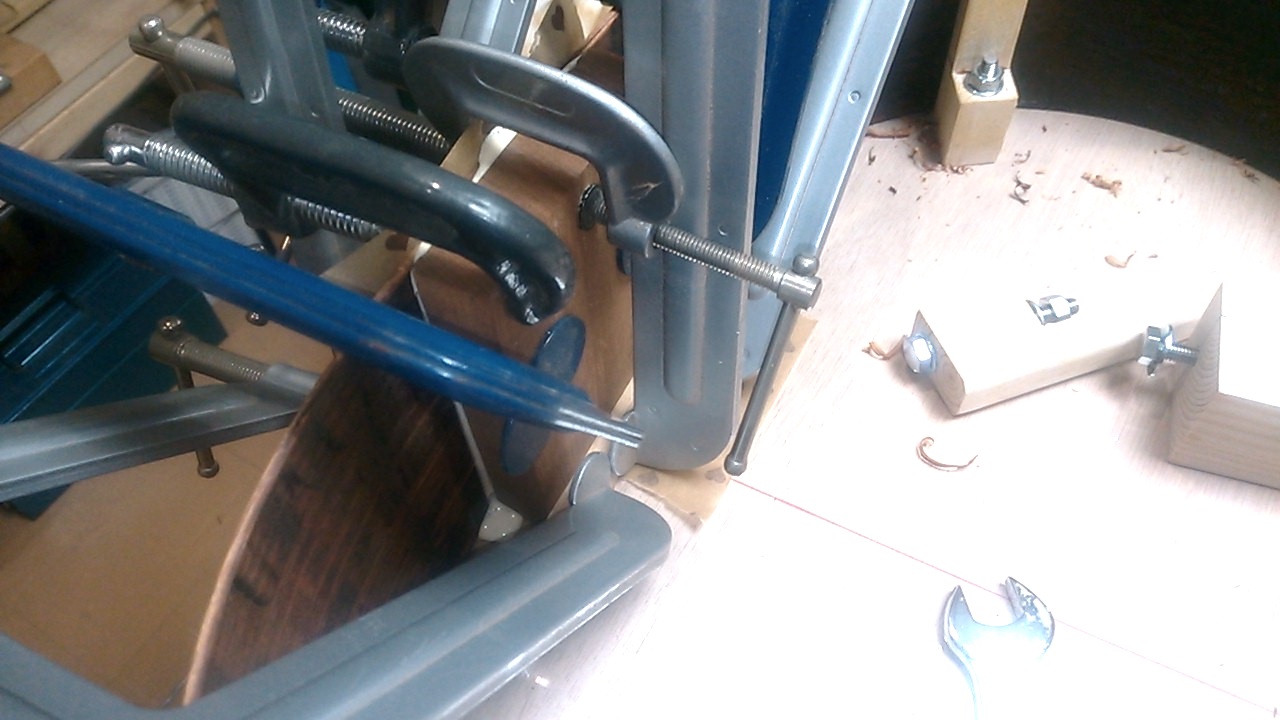

	まず、エンドブロックを接着します。 枠木と接着してはいけないので、クッキングペーパーを挟む。 できる限りのクランプです。
	内側です。 底にクッキングペーパーを敷いてあるのは、内側の押さえの穴が開いているので念のため。 できる限りのクランプです。 次は治具と言えるかな？
